Sistema no..: PD310

Protezione anticorrosione C5-M

Per la sospensione di diversi materiali di rivestimento in aree soggette a sollecitazioni secondo DIN 18168-1, tabella 2, linea 3 DIN EN 13964, tabella 7 e 8, classe D

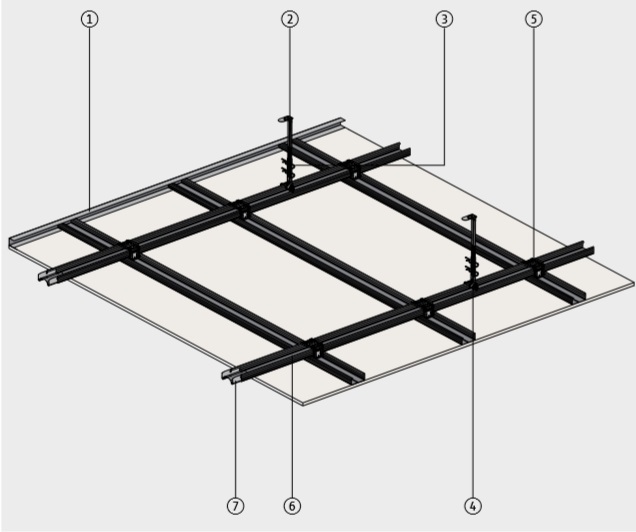

Descrizione e istruzioni per l’installazione

• Innanzitutto il profilo di collegamento a U n. 58148 viene tassellato alle pareti tutto intorno ad intervalli di circa 500 mm e sfalsato.
• I profili di supporto CD n. 58130 vengono posizionati sopra il profilo di connessione a U e poi vengono fissati i ganci. Distanza massima dei ganci dalla parete 1/3 della distanza dei ganci, distanza massima del profilo di supporto dalla parete 1/3 della luce ammissibile del profilo del pannello.
• A tale scopo i profili del pannello CD n. 58130 vengono inseriti trasversalmente nel profilo di connessione a U e collegati ai profili di supporto CD sospesi con connettori rapidi a croce n. 58132. L’interasse del profilo del pannello del 1° CD dalla parete deve essere ricavato dalla tabella di montaggio in base al tipo e allo spessore del pannello (ad es. 500 mm per il pannello GK da 12,5 mm).
• I giunti dei profili devono essere disposti in modo sfalsato con il connettore CD n. 58131. Nel caso dei profili di supporto CD, sul giunto del profilo deve essere disposto un gancio aggiuntivo.
• Infine, le piastre dei pannelli vengono avvitate con viti per cartongesso senza preforatura, scorrendo trasversalmente ai profili delle piastre. L’avvitamento e il successivo riempimento devono essere eseguiti
