Sustav br.: PD310

Zaštita od korozije C5-M

Za suspendiranje raznih materijala za daske na područjima izloženim stresu DIN 18168-1, tablica 2, red 3 DIN EN 13964, tablice 7 i 8, klasa D.

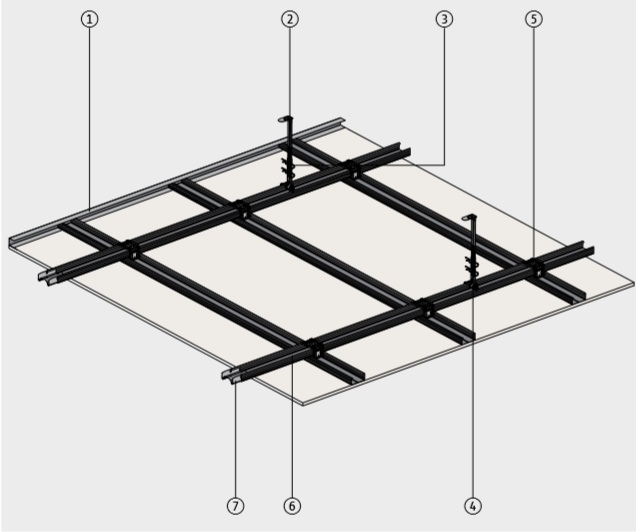

Opis i upute za ugradnju

• Prvo se U-spojni profil br. 58148 uklapa oko svih zidova na udaljenosti od približno 500 mm.
• Profili za podršku za CD br. 58130 postavljeni su na vrh U-spojnog profila, a zatim su pričvršćeni vješalice. Maksimalna udaljenost vješalice od zida 1/3 udaljenosti vješalice, maksimalna udaljenost profila nosača od zida 1/3 dopuštenog raspona profila ploče.
• U tu svrhu, profili za snimanje CD-a br. 58130 umetnuti su u profil U-veze i spojeni na ovješene profile potpore za CD pomoću brzih spojnica br. 58132. Središnja udaljenost profila 1. CD ploče od zida može se naći u montažnom stolu prema vrsti i debljini ploče (npr. 500 mm za gips karton od 12,5 mm).
• Zglobovi profila moraju se razmještati pomoću CD priključka br. 58131. Uz CD-potporne profile na spoju profila treba postaviti dodatnu vješalicu.
• Konačno, ploče za oblaganje se vijcima pričvršćuju suhozidnim vijcima bez prethodnog bušenja, prolazeći preko profila ploče. Vijak i naknadno punjenje moraju se izvesti u skladu sa smjernicama proizvođača za polaganje.
