Sistema no..: PD310

Corrosión protegida C5-M

Para la suspensión de diferentes materiales de revestimiento en zonas de tensión según DIN 18168-1, tabla 2, línea 3 DIN EN 13964, tablas 7 y 8, clase D

Descripción e instrucciones de instalación

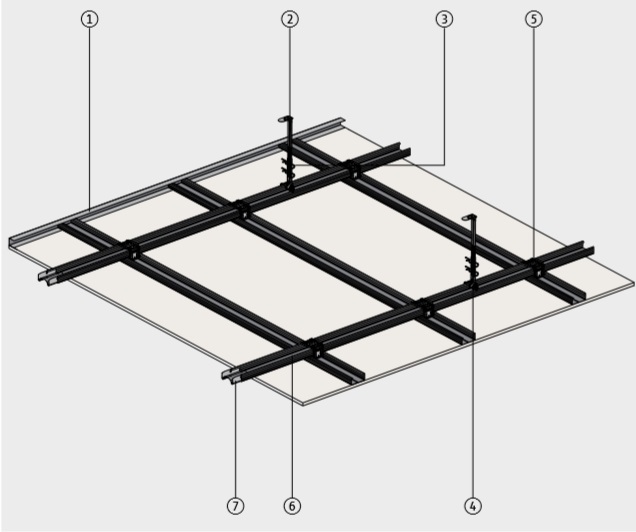

• En primer lugar, el perfil de conexión en U No. 58148 está fijado a las paredes en todo su alrededor a intervalos de aprox. 500 mm y compensado.
• Los perfiles de soporte de CD No. 58130 se colocan sobre el perfil de conexión en U y luego se colocan los colgadores. Máxima distancia de suspensión de la pared 1/3 de la distancia de suspensión, máxima distancia del perfil de soporte de la pared 1/3 del tramo de perfil de panel permisible.
• Para ello, los perfiles del panel de CD No. 58130 se insertan transversalmente en el perfil de conexión en U y se conectan a los perfiles de soporte de CD suspendidos con los conectores rápidos transversales No. 58132. La distancia entre el centro del primer perfil de panel de CD y la pared debe tomarse de la tabla de instalación según el tipo y el grosor del panel (por ejemplo, 500 mm para el panel GK de 12,5 mm).
• Las uniones de los perfiles se dispondrán de forma desplazada mediante el conector CD nº 58131. En el caso de los perfiles de soporte CD, se dispondrá un colgador adicional en la unión del perfil.
• Finalmente, las placas de revestimiento se atornillan con tornillos de yeso sin pretaladrar, corriendo transversalmente a los perfiles de las placas. El atornillado y el posterior llenado deben realizarse de acuerdo con las directrices de instalación de los fabricantes de paneles.
