Sistem nr..: PD310

C5-M protejat împotriva coroziunii

Pentru suspendarea diferitelor materiale de scândură în zone supuse stresului DIN 18168-1, tabelul 2, linia 3 DIN EN 13964, tabelele 7 și 8, clasa D.

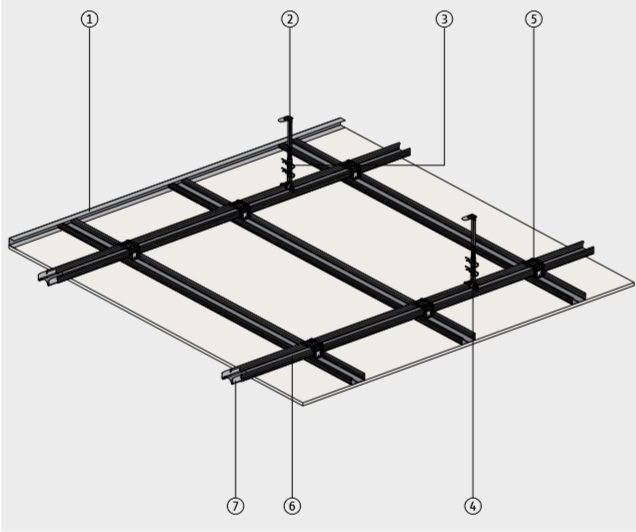

Descriere și instrucțiuni de instalare

• În primul rând, profilul de conexiune U nr. 58148 este delicat în jurul pereților la o distanță de aproximativ 500 mm.
• Profilele de suport CD nr. 58130 sunt plasate deasupra profilului conexiunii U și apoi sunt fixate umerașele. Distanța maximă a cuierului de la perete 1/3 distanța cuierului, distanța maximă a profilului de susținere de la perete 1/3 din intervalul admis al profilului plăcii.
• În acest scop, profilurile de înregistrare CD nr. 58130 sunt introduse în profilul conexiunii U și conectate la profilurile de suport CD suspendate cu conectori transversali rapide nr. Distanța centrală a profilului panoului 1 CD de la perete poate fi găsită în tabelul de asamblare în funcție de tipul și grosimea panoului (de ex. 500 mm pentru placa de gips 12,5 mm).
• Îmbinările profilului trebuie să fie eșalonate utilizând conectorul CD nr. 58131. Pentru profilele de suport CD, un cuier suplimentar trebuie să fie aranjat la îmbinarea profilului.
• În cele din urmă, panourile de placare sunt înșurubate cu șuruburi de gips-carton fără pre-găurire, care traversează profilurile panoului. Înșurubarea și umplerea ulterioară trebuie efectuate în conformitate cu instrucțiunile de montare ale producătorului panoului.
