N° de système.: PD310

C5-M protégé contre la corrosion

Pour la suspension de différents matériaux d’habillage dans les zones de contrainte selon DIN 18168-1, tableau 2, ligne 3 DIN EN 13964, tableau 7 et 8, classe D

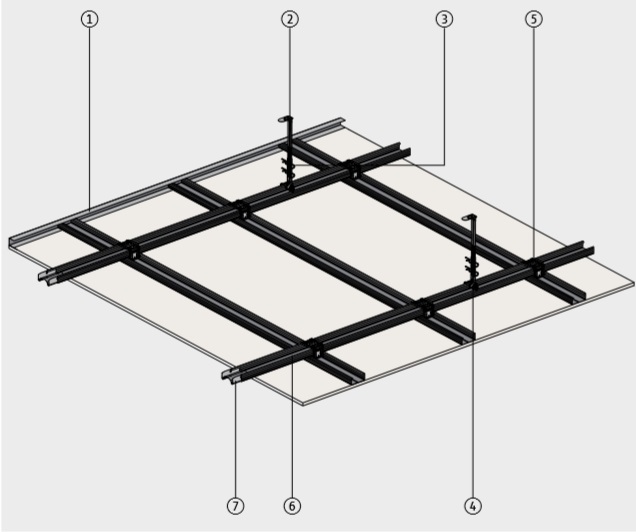

Description et instructions d’installation

• Tout d’abord, le profilé d’assemblage en U n° 58148 est chevillé aux murs sur tout le pourtour à des intervalles d’environ 500 mm et décalé.
• Les profils de support de CD n° 58130 sont placés sur le profil de connexion en U, puis les cintres sont fixés. Distance maximale de suspension au mur 1/3 de la distance de suspension, distance maximale du profilé de support au mur 1/3 de la portée admissible du profilé de panneau.
• Pour ce faire, les profilés du panneau CD n° 58130 sont insérés transversalement dans le profilé de raccordement en U et reliés aux profilés de support CD suspendus à l’aide des raccords rapides transversaux n° 58132. L’entraxe du 1er profil de panneau CD par rapport au mur est à prendre dans le tableau d’installation en fonction du type et de l’épaisseur du panneau (par exemple 500 mm pour un panneau GK de 12,5 mm).
• Les joints de profilés doivent être disposés de manière décalée à l’aide du raccord CD n° 58131. Dans le cas des profilés de support CD, une patte de suspension supplémentaire doit être disposée au niveau du joint de profilé.
• Enfin, les panneaux de lambris sont vissés avec des vis pour cloisons sèches sans pré-perçage, transversalement aux profils des panneaux. Le vissage et le remplissage ultérieur doivent être effectués conformément aux directives d’installation des fabricants de panneaux.
