Systém č..: PD200

Konstrukce CD trezoru

Pozinkovaná kovová spodní konstrukce ve formě klenby pro sádrokartonové stropy na základě továrně předem ohýbaných stropních profilů C.

Popis a pokyny k instalaci

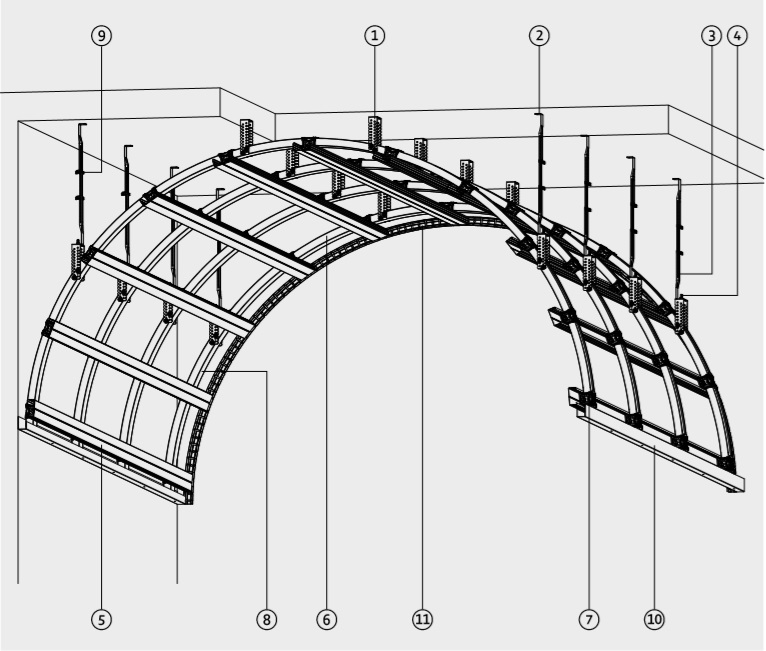

Zavěšení továrně ohýbaných stropních profilů C musí být provedeno pomocí tlakově odolných věšáků Nonius č. 6017 a nastavovacích tyčí v požadovaných délkách a ve spojení s věšáky U č. 6157. C-stropní profily č. 5120 se instalují s příčnými rychlospojkami č. 6102 probíhajícími příčně ke zakřiveným C-stropním profilům v podélném směru. Křížové rychlospojky musí být zajištěny proti sklouznutí pomocí samořezných šroubů č. 6239. Středovou vzdálenost stropních profilů C je třeba vybrat podle tvaru prkna a klenby. Nakonec musí být obklad přišroubován na stropní profily C, buď suchý nebo předem ohnutý, a poté vyplněn.

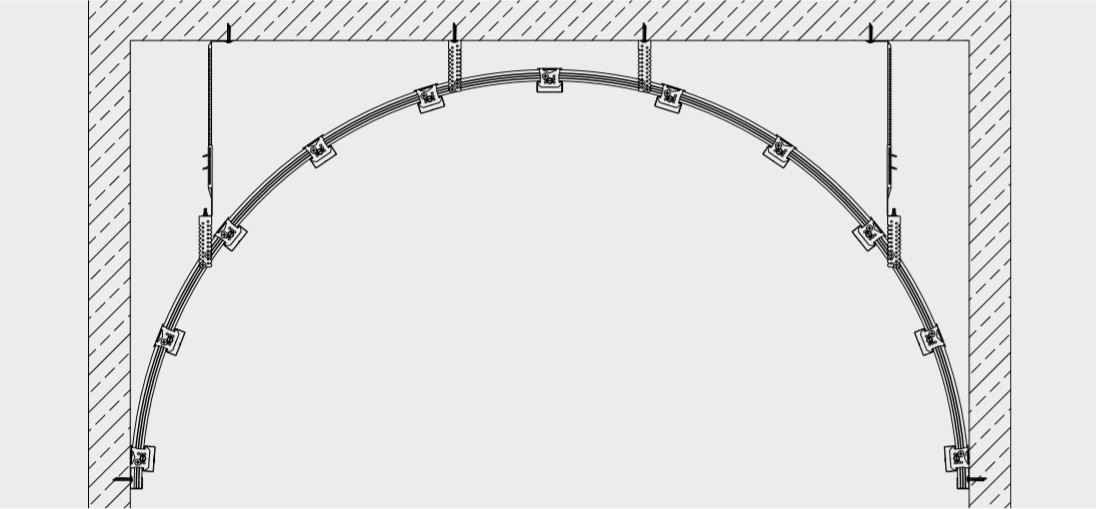

Ohýbání, upevňování a plnění musí být prováděno podle pokynů výrobce desek pro zpracování. Struktury úložiště lze popsat pomocí informací obsažených ve výkresu. K ohýbání profilů jsou zapotřebí minimálně dva rozměry níže uvedených kombinací.

Poloměr r + úhel α

Rádius r + rozpětí s

Poloměr r + výška stehu h

Poloměr r + délka oblouku b

Úhel α + rozpětí s

Úhel α + výška stehu h

Úhel α + délka oblouku b

Rozpětí s + výška stehu h

Výroba předem ohýbaných CD profilů probíhá pouze na zakázku. Minimální objednávka 24 kusů na délku a poloměr (také pro nové objednávky)
