Sistem nr..: PD200

Construcție seif CD

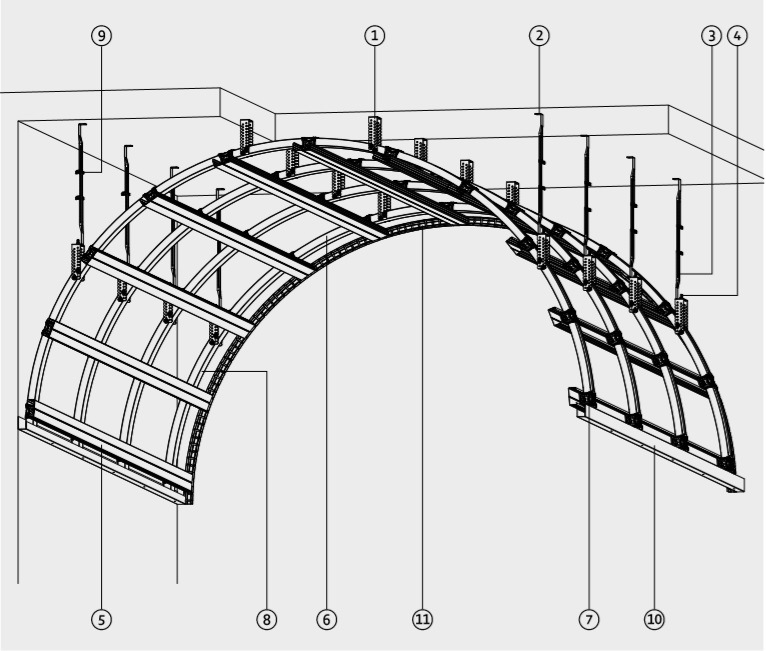

Substructură metalică zincată în formă de bolț pentru tavane din gips-carton pe baza profilelor de tavan C preîndoite din fabrică.

Descriere și instrucțiuni de instalare

Suspendarea profilelor de tavan C îndoite din fabrică trebuie făcută cu umerașe vernier rezistente la compresiune nr.6017 și reglarea tijelor în lungimile necesare și în legătură cu umerarele U nr. Profilele de plafon C nr. 5120 trebuie instalate cu conectorul transversal nr. 6102 care se desfășoară transversal spre profilele curbe ale plafonului C în direcție longitudinală. Conectorii rapidi transversali trebuie asigurați împotriva alunecării cu șuruburi autofiletante nr. 6239. Distanța centrală a profilelor de tavan C trebuie selectată în funcție de forma de scândură și a bolții. În cele din urmă, scândurile trebuie înșurubate pe profilele de tavan C, fie uscate, fie pre-îndoite și apoi trebuie umplute.

Îndoirea, fixarea și umplerea trebuie efectuate conform instrucțiunilor de prelucrare ale producătorului panoului.

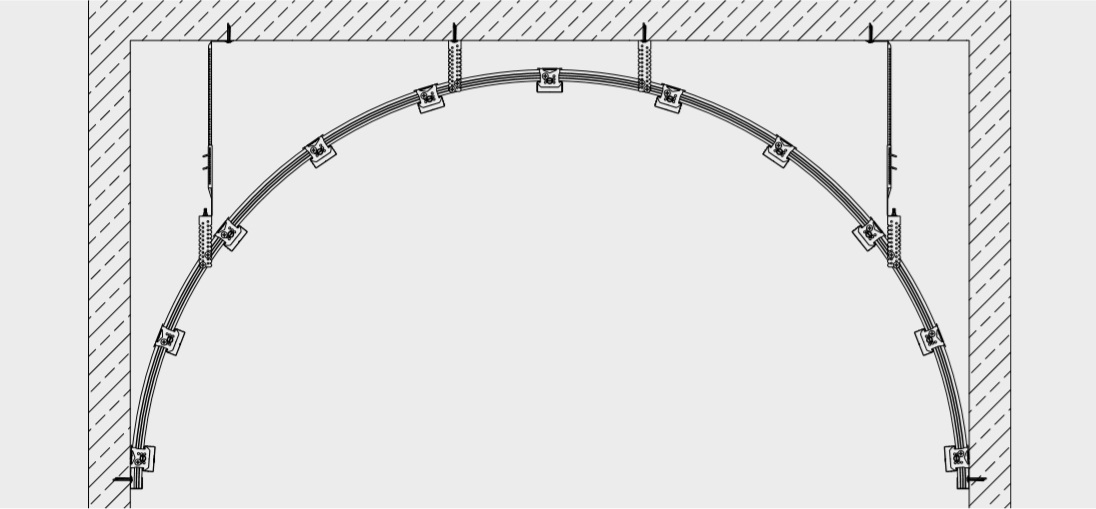

Construcțiile seifului pot fi descrise cu informațiile conținute în desen. Pentru a îndoi profilele, sunt necesare cel puțin două dimensiuni ale combinațiilor menționate mai jos.

Raza r + unghiul α

Raza r + span s

Raza r + înălțimea cusăturii h

Raza r + lungimea arcului b

Unghiul α + span s

Unghiul α + înălțimea cusăturii h

Unghiul α + lungimea arcului b

Intindere s + inaltime cusatura h

Producerea profilelor CD pre-îndoite se face doar la comandă. Comandă minimă 24 de bucăți pe lungime și rază (de asemenea, pentru comenzi)
