Sustav br.: PD200

Konstrukcija CD svoda

Pocinčana metalna podkonstrukcija u obliku svoda za stropove od gips kartona na osnovi tvornički savijenih C stropnih profila.

Opis i upute za ugradnju

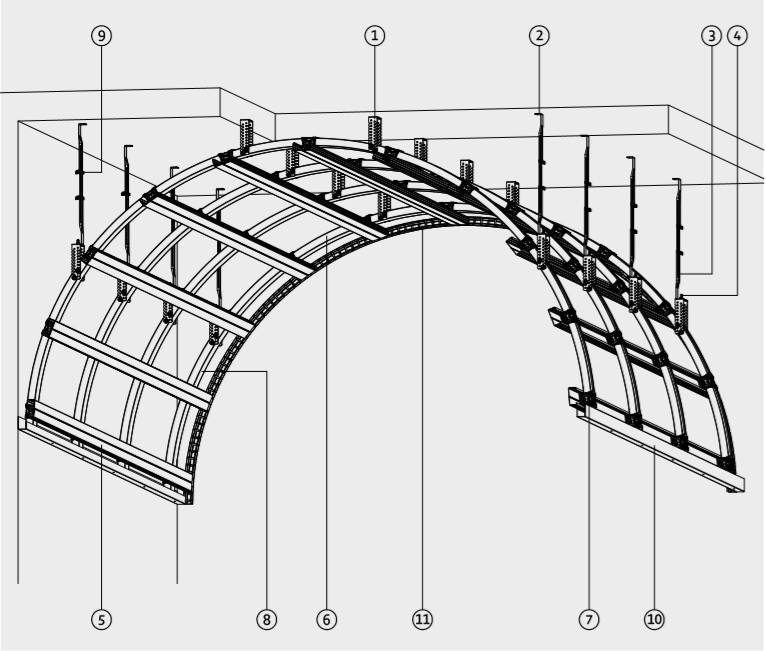

Ovjes tvornički prethodno savijenih C stropnih profila mora se izvesti Nonius vješalicama br. 6017 otpornim na kompresiju i šipkama za podešavanje u potrebnim duljinama i u vezi s U vješalicama br. 6157. C-stropni profili br. 5120 trebaju se ugraditi s brzom spojnicom br. 6102 koja ide poprečno na zakrivljene C-stropne profile u uzdužnom smjeru. Poprečne brze spojnice treba osigurati od proklizavanja samoreznim vijcima br. 6239. Središnju udaljenost C stropnih profila treba odabrati prema dasci i obliku svoda. Napokon, bilo suhu ili prethodno savijenu, oblogu treba uvrtati na stropne profile C u unakrsnom postavljanju, a zatim ispuniti.

Savijanje, učvršćivanje i punjenje moraju se izvoditi prema smjernicama za obradu proizvođača panela.

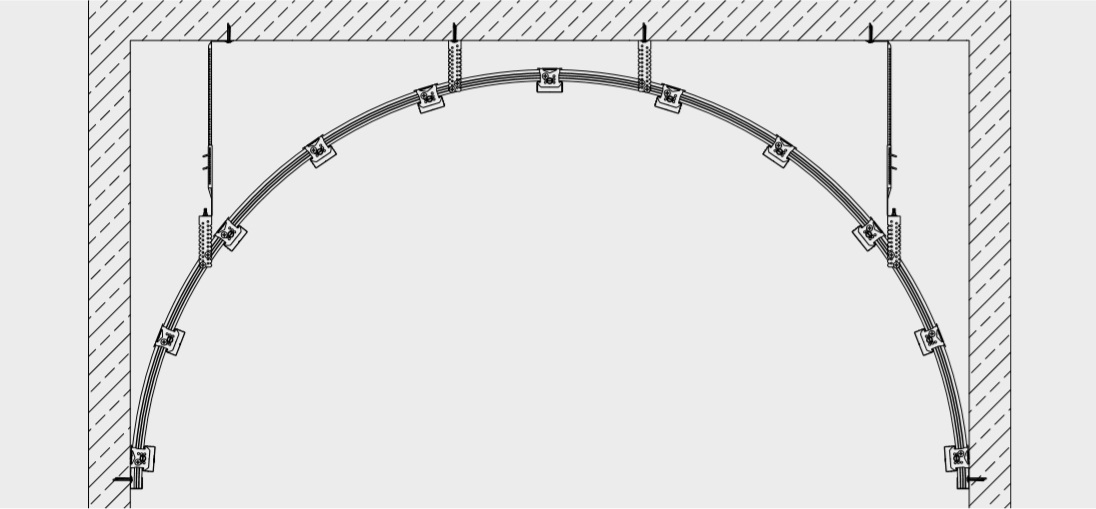

Strukture trezora mogu se opisati informacijama sadržanima na crtežu. Za savijanje profila potrebne su najmanje dvije dimenzije dolje spomenutih kombinacija.

Radijus r + kut α

Radijus r + raspon s

Poluprečnik r + visina uboda h

Polumjer r + duljina luka b

Kut α + raspon s

Kut α + visina uboda h

Kut α + duljina luka b

Raspon s + visina uboda h

Izrada prethodno savijenih CD profila izrađuje se samo po narudžbi. Minimalna narudžba 24 komada po dužini i radijusu (također za preuređivanje)
