Sistema no..: PD200

Construcción de bóveda de CD

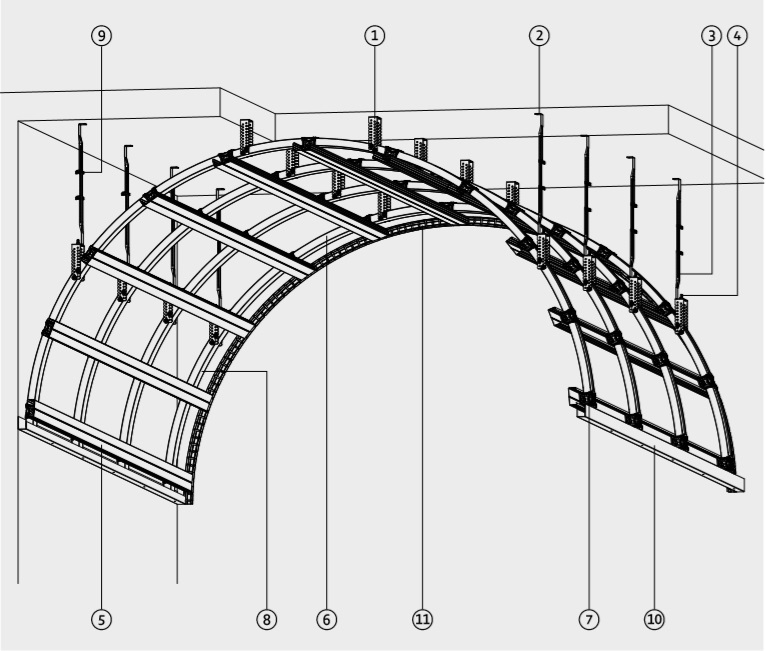

Subestructura de metal galvanizado en forma de bóveda para techos de cartón-yeso sobre la base de perfiles de techo en C precurvados en fábrica.

Descripción e instrucciones de instalación

La suspensión de los perfiles de cielorraso C precurvados de fábrica debe realizarse con perchas Nonius resistentes a la compresión No. 6017 y varillas de ajuste en las longitudes requeridas y en conexión con las perchas en U No. 6157. Los perfiles de techo en C n. ° 5120 deben instalarse con conectores rápidos en cruz n. ° 6102 que se extienden transversalmente a los perfiles de techo en C curvados en la dirección longitudinal. Los conectores rápidos cruzados deben asegurarse contra deslizamientos con tornillos autorroscantes No. 6239. La distancia entre centros de los perfiles de techo C debe seleccionarse de acuerdo con la forma de la cubierta y la bóveda. Finalmente, ya sea en seco o predoblado, el revestimiento debe atornillarse a los perfiles de techo C en una instalación transversal y luego rellenarse.

El doblado, la fijación y el relleno deben realizarse de acuerdo con las pautas de procesamiento del fabricante del panel.

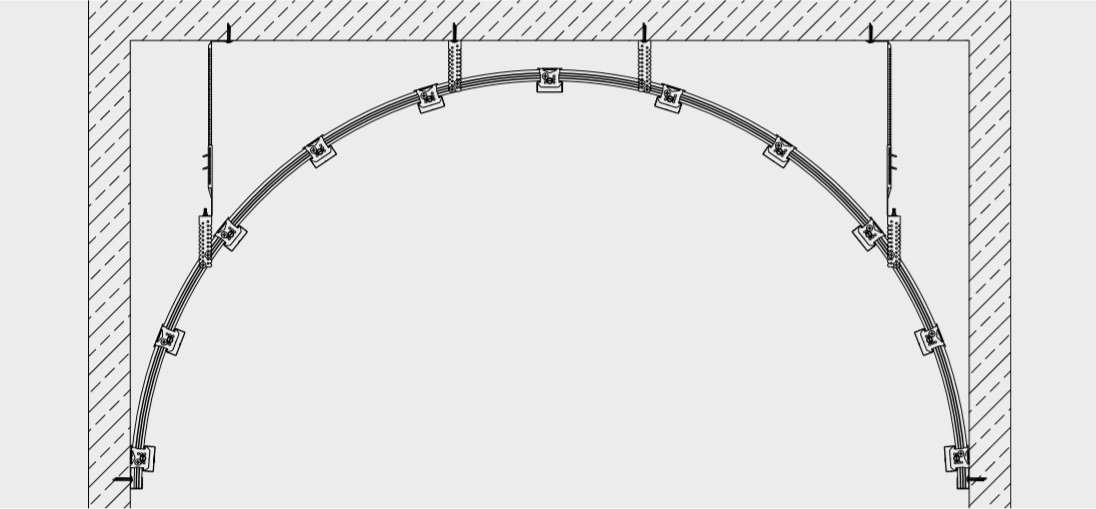

Las estructuras de la bóveda se pueden describir con la información contenida en el dibujo. Para doblar los perfiles, se requieren al menos dos dimensiones de las combinaciones mencionadas a continuación.

Radio r + ángulo α

Radio r + tramo s

Radio r + altura de puntada h

Radio r + longitud del arco b

Ángulo α + tramo s

Ángulo α + altura de puntada h

Ángulo α + longitud del arco b

Span s + altura de puntada h

La producción de perfiles de CD precurvados solo se realiza bajo pedido. Pedido mínimo de 24 piezas por longitud y radio (también para nuevos pedidos)
