Sistem nr..: PD400

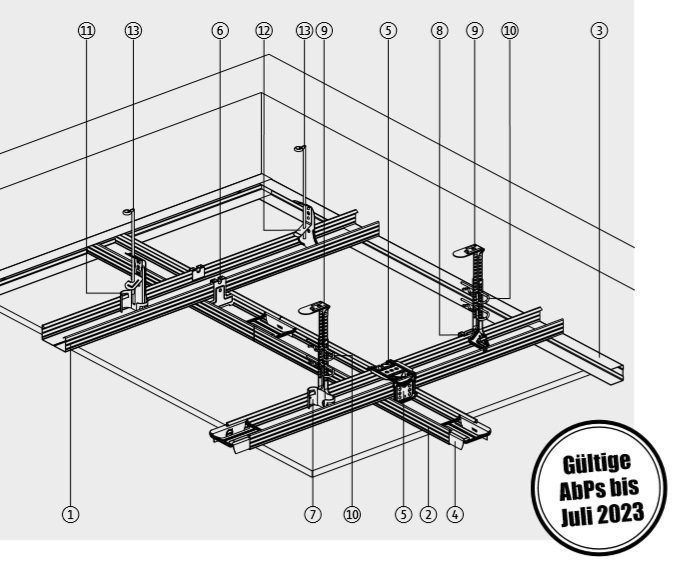

Construcție cu grătar dublu CD

Substructură metalică zincată pentru agățat gips-carton, netedă, perforată sau cu fante.

Descriere și instrucțiuni de instalare

În primul rând, profilul de conexiune cu perete U nr. 5244 este delicat în jurul pereților la o distanță de aproximativ 500 mm.

Profilurile de suport pentru CD z. B. 5120 sunt așezate deasupra profilului de conectare cu perete U și apoi sunt fixate umerașele. Distanța maximă a cuierului de la perete 1/3 distanța cuierului, distanța maximă a profilului de susținere de la perete 1/3 din intervalul admis al profilului plăcii.

Pentru a face acest lucru, profilele plăcii CD nr. 5120 5116 sunt împinse în profilul de conexiune cu perete U din partea inferioară și conectate la profilurile de suport CD suspendate cu conectori rapide transversali nr. 6102 sau ancore unghiulare nr. Distanța centrală a profilului primei plăci CD de la perete poate fi găsită în tabelul de asamblare în funcție de tipul și grosimea plăcii (de ex. 500 mm pentru placa de gips-carton de 12,5 mm).

Îmbinările profilului trebuie să fie eșalonate folosind conectorul CD nr. 6079. Cu profilele de suport CD, un cuier suplimentar trebuie să fie aranjat la îmbinarea profilului. Ancorele unghiulare trebuie închise cu clești!

Două opțiuni sunt disponibile pentru suspendare:

1. Pentru înălțimi de suspensie reduse (până la aproximativ 500 mm), vă recomandăm suportul CD cu arc special de tensiune nr. 6038

2. Pentru înălțimi mai mari ale suspensiei, suspensia Noius rezistentă la compresiune, formată din tije de reglare a lungimii corespunzătoare și cuierul CD Nonius nr. 6018, trebuie conectată cu două cleme de fixare nr. 6199.Suporturile care nu se autoblocează trebuie să fie îndoite.Acest lucru permite ajustarea la milimetru.

În cele din urmă, panourile de placare sunt înșurubate cu șuruburi de gips-carton fără pre-găurire, care traversează profilurile panoului.Înșurubarea și umplerea ulterioară trebuie efectuate în conformitate cu instrucțiunile de montare ale producătorului panoului.

Asamblare
