Sistema no..: PD400

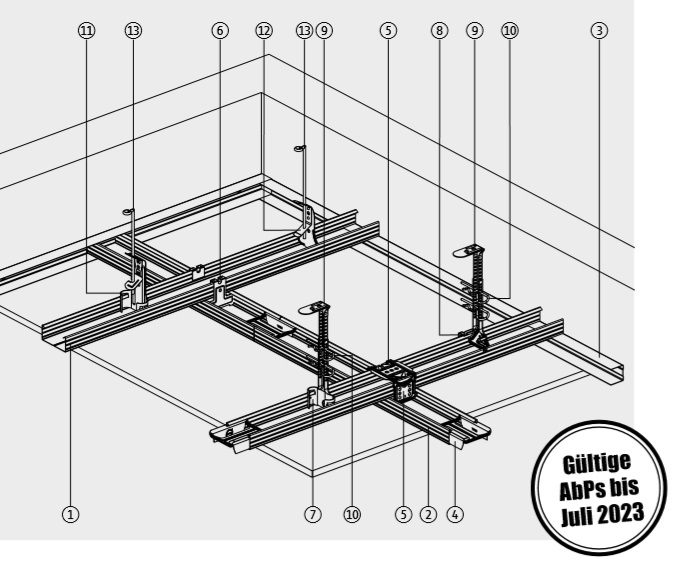

Construcción de doble parrilla de CD

Subestructura de metal galvanizado para colgar tableros de yeso lisos, perforados o ranurados.

Descripción e instrucciones de instalación

En primer lugar, el perfil de conexión de la pared en U No. 5244 se fija a las paredes de alrededor a intervalos de aproximadamente 500 mm y se compensa.

Los perfiles de soporte de CD, por ejemplo el 5120, se colocan encima del perfil de conexión de la pared en U y luego se colocan los colgadores. Máxima distancia de suspensión de la pared 1/3 de la distancia de suspensión, máxima distancia del perfil de soporte de la pared 1/3 de la luz del perfil del panel permitida.

Para ello, se introducen los perfiles de panel CD Nº 5120 5116 en la parte inferior del perfil de conexión de la pared en U y se conectan a los perfiles de soporte CD suspendidos con los conectores rápidos transversales Nº 6102 o los anclajes angulares Nº 6090. La distancia entre el centro del primer perfil de soporte de CD y la pared debe tomarse de la mesa de montaje según el tipo y el grosor del panel (por ejemplo, 500 mm para el panel GK de 12,5 mm).

Las uniones de los perfiles se dispondrán de forma desplazada mediante el conector CD nº 6079. En el caso de los perfiles de soporte CD, se dispondrá un colgador adicional en la unión del perfil. ¡Las anclas angulares deben ser dobladas con pinzas!

Hay dos posibilidades de suspensión:

1. Para alturas de suspensión bajas (hasta aprox. 500 mm) recomendamos nuestro colgador para CD con el muelle de tensión especial nº 6038 en conexión con cables de suspensión correspondientemente largos con ojales o ganchos.

 2. para mayores alturas de suspensión, se debe utilizar la suspensión No nius resistente a la compresión, que consiste en varillas de ajuste de la longitud apropiada y el colgador CD Nonius No. 6018; la varilla de ajuste y el colgador Nonius deben conectarse con dos abrazaderas de seguridad No. 6199. Los soportes no autoblocantes deben ser doblados. Esto permite un ajuste milimétrico por milímetro.

Finalmente, las placas de revestimiento se atornillan con tornillos de yeso sin pretaladrar, en ángulo recto con los perfiles de las placas. El atornillado y el posterior llenado deben realizarse de acuerdo con las directrices de instalación de los fabricantes de paneles.
