Sustav br.: PD400

CD dvostruka rešetka

Pocinčana metalna podkonstrukcija za vješanje gips kartona, glatka, perforirana ili prorezana.

Opis i upute za ugradnju

Prvo je U-zidni profil za povezivanje br. 5244 ucrtan oko svih zidova na udaljenosti od približno 500 mm.

Profili za podršku CD-a z. B. 5120 postavljaju se na vrh priključnog profila U-zida, a zatim se pričvršćuju vješalice. Maksimalna udaljenost vješalice od zida 1/3 udaljenosti vješalice, maksimalna udaljenost profila nosača od zida 1/3 dopuštenog raspona profila ploče.

Da bi se to učinilo, profili CD ploče 5120 5116 gurnuti su u U-zidni profil za povezivanje na dnu i povezani s ovješenim profilima potpore CD-a pomoću poprečnih brzih spojnica br. 6102 ili kutnih sidara br. 6090. Središnja udaljenost profila 1. CD ploče od zida može se naći u montažnom stolu prema vrsti i debljini ploče (npr. 500 mm za gips karton od 12,5 mm).

Zglobove profila treba postepeno rasporediti pomoću CD konektora broj 6079. Za CD potporne profile na spoju profila treba postaviti dodatnu vješalicu. Kutna sidra treba saviti kliještima!

Dvije su opcije za ovjes:

1. Za male visine ovjesa (do približno 500 mm) preporučujemo našu CD vješalicu s posebnom zateznom oprugom br. 6038 u kombinaciji s odgovarajućim dugim žicama ovjesa s ušicama ili kukama.

2. Za veće visine ovjesa, ovjes Noius otporan na kompresiju, koji se sastoji od šipki za podešavanje odgovarajuće duljine i vješalice za CD Nonius br. 6018, mora biti povezan s dvije osiguračke br. 6199.Zagrade koje se ne zaključavaju moraju se saviti.To omogućuje podešavanje na milimetar.

Konačno, ploče za oblaganje se vijcima pričvršćuju suhozidnim vijcima bez prethodnog bušenja, prolazeći preko profila ploče.Vijak i naknadno punjenje moraju se izvesti u skladu sa smjernicama proizvođača za polaganje.

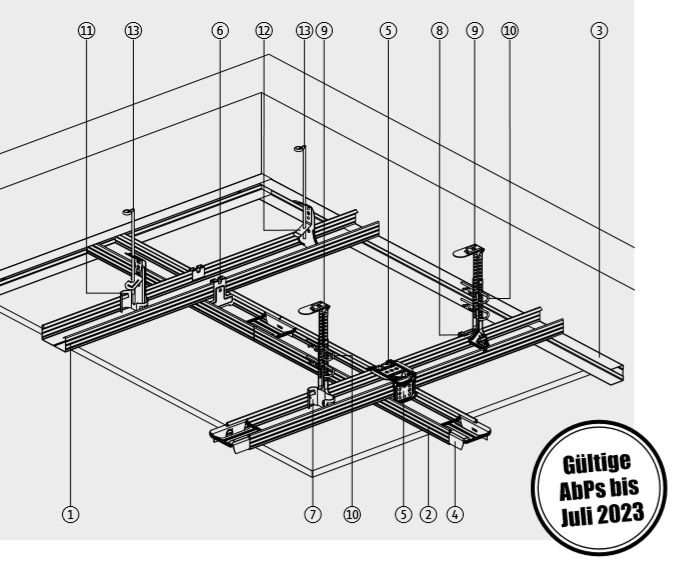

Skupština
