Systém č..: PD410

Konstrukce na úrovni CD

Pozinkovaná kovová spodní konstrukce ve stejné výšce pro zavěšení sádrokartonových panelů, hladká, děrovaná nebo štěrbinová.

Popis a pokyny k instalaci

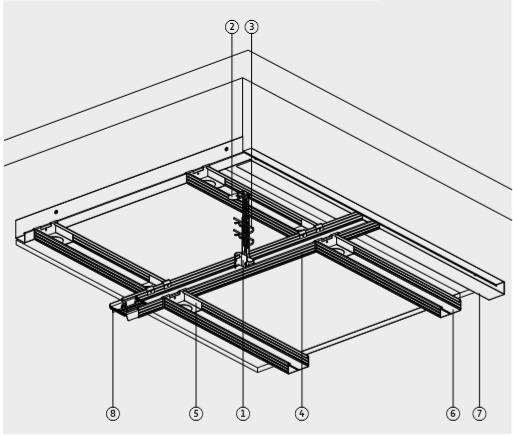

Nejprve jsou U-spojovací profily č. 5179 spojeny kolem všech stěn ve vzdálenosti 500 mm. Příčné profily CD jsou na něj připevněny pomocí vložených příčných konektorů CD.

Příčné profily CD č. 5118 jsou zaklapnuty do nosných profilů CD, které jsou zavěšeny ve vzdálenosti 1250 mm, ve vzdálenosti 500 mm pomocí bezpečnostních křížových spojek CD, které jsou zasunuty do příčných profilů CD.Spoje kolejnic nosných kolejnic č. 5120 se spojí s přímou spojkou č. 6079. Maximální vzdálenost závěsu od stěny = 250 mm.

Sádrokartonové panely se přišroubují k stropní profilové mřížce C pomocí šroubů do sádrokartonu.

Existují tři možnosti pozastavení:

1. Věšák na CD se speciální tažnou pružinou č. 6038 a závěsným lankem s očkem (délka 125–2000 mm).

2. Věšák na CD nonius č. 6018 a seřizovací tyč. Věšák a seřizovací tyč musí být vzájemně spojeny bezpečnostním držákem nebo 2 bezpečnostními sponami.Konzoly, které se samy nezajistí, musí být ohnuty.Díky této konstrukci je dosaženo tuhého odpružení, které lze nastavit s přesností na 1 mm.

3. Závěsy a kolejnicové spoje se musí střídat.Na kloubu kolejnice je obvykle nutné umístit závěs.
