Sistema no..: PD410

Construcción de nivelación de CD

Subestructura de metal galvanizado a la misma altura para colgar paneles de yeso lisos, perforados o ranurados.

Descripción e instrucciones de instalación

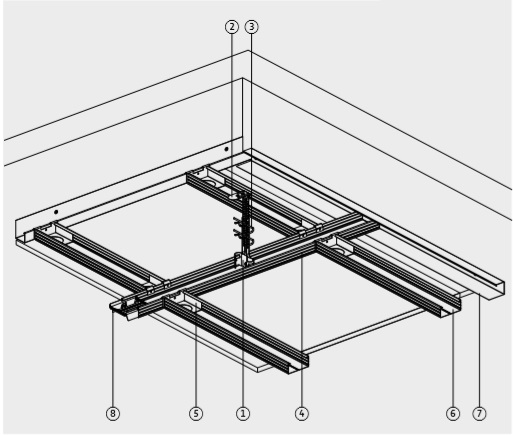

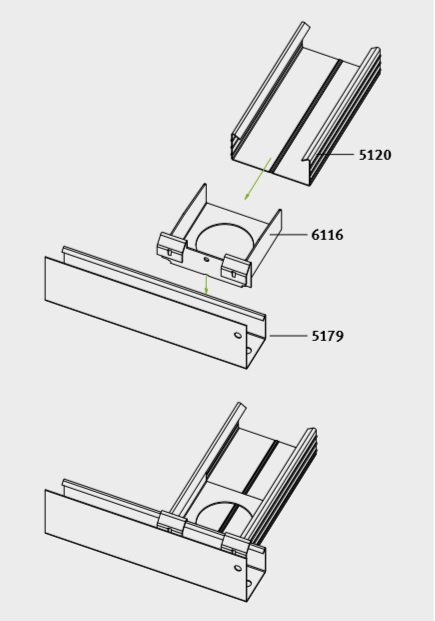

En primer lugar, los perfiles de conexión en U No. 5179 se fijan a las paredes de alrededor a intervalos de 500 mm. Los perfiles cruzados de CD se sujetan a ellos mediante conectores cruzados de CD insertados.

Los perfiles transversales de CD No. 5118 se encajan en los perfiles de soporte de CD, que se suspenden a intervalos de 1250 mm, a intervalos de 500 mm mediante conectores transversales de seguridad de CD insertados en los perfiles transversales de CD. Las uniones de los rieles de soporte No. 5120 deben ser conectadas con el conector longitudinal No. 6079. Distancia máxima del colgador de la pared = 250 mm.

Las placas de yeso se atornillan a la rejilla del perfil del techo C con tornillos para pared seca.

Hay tres posibilidades de suspensión:

1. Colgador de CD con muelle de tensión especial nº 6038 y alambre de suspensión con ojal (125-2000 mm de longitud).

2. Colgador CD Nonius No. 6018 y varilla de ajuste. El colgador vernier y la barra de ajuste deben estar conectados entre sí con un clip de seguridad o 2 abrazaderas de seguridad. Las abrazaderas que no se cierran solas deben ser dobladas. Con esta construcción se consigue una suspensión rígida que puede ser ajustada exactamente a 1 mm.

3. Los colgadores y las juntas de los rieles deben estar dispuestas de forma desplazada. Por lo general, un colgador debe colocarse adicionalmente en la unión de los rieles.
