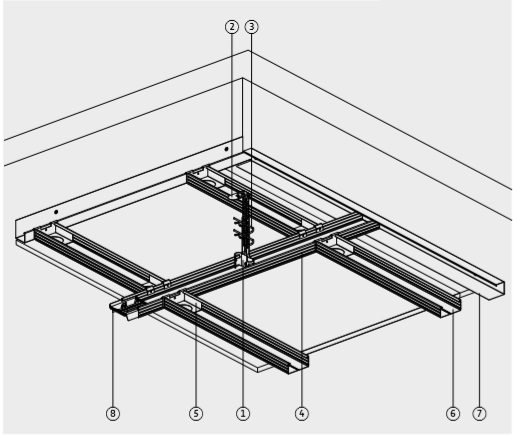

Sistem nr..: PD410

Construcție la nivel de CD

Substructură metalică zincată la aceeași înălțime pentru panourile aglomerate din gips-carton, netede, perforate sau fante.

Instrucțiuni de descriere și instalare

În primul rând, profilele de conexiune în U nr. 5179 sunt învelite în jurul pereților la o distanță de 500 mm.Profilele transversale ale CD-ului sunt tăiate pe acesta folosind conectori transversali CD introduși.

Profilele transversale CD nr. 5118 sunt fixate în profilele suport CD, care sunt suspendate la o distanță de 1250 mm, la o distanță de 500 mm utilizând conectori transversali de siguranță CD care sunt împinși în profilele transversale CD.Îmbinările șinelor șinelor purtătoare nr. 5120 trebuie conectate cu conectorul drept nr. 6079.Distanța maximă a cuierului de perete = 250 mm.

Panourile din gips-carton sunt înșurubate la rețeaua profilului de tavan C cu șuruburi de gips-carton.

Există trei opțiuni pentru suspendare:

1. Suport CD cu arc special de tensiune nr. 6038 și fir de suspensie cu ochi (lungime 125-2000 mm).

2. Cuier vernier CD nr. 6018 și tija de reglare. Cuierul Vernier și tija de reglare trebuie conectate între ele printr-un suport de siguranță sau 2 cleme de siguranță. Suporturile care nu se asigură singure trebuie să fie îndoite. Cu această construcție, se obține o suspensie rigidă care poate fi reglată până la 1 mm.

3. Cârligele și îmbinările șinei trebuie să fie eșalonate. Un cuier trebuie să fie în general amenajat pe îmbinarea șinei.
