Sistem nr..: PD300

Substructura de plafon protejată împotriva coroziunii C3

Pentru suspendarea diferitelor materiale de placare în zonele de stres conform: DIN 18168-1, tabelul 2, linia 2 DIN EN 13964, tabelele 7 și 8 clasa C.

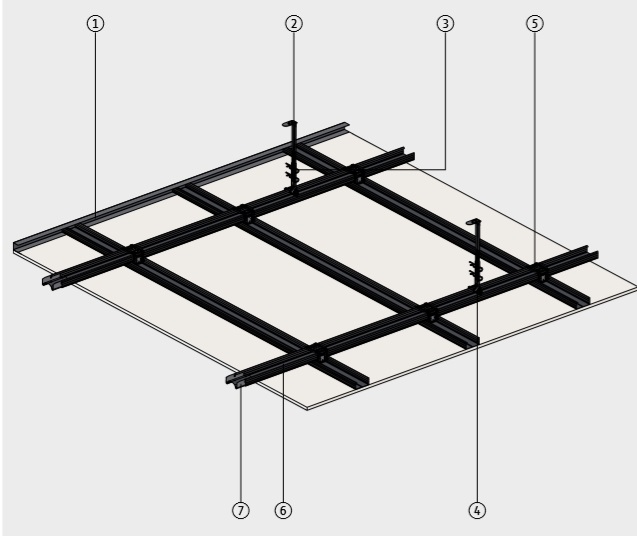

Descriere și instrucțiuni de instalare

• În primul rând, profilul de conexiune U nr. 58122 este delicat în jurul pereților la o distanță de aproximativ 500 mm.
• Profilele de suport CD nr. 58102 sunt plasate deasupra profilului conexiunii U și apoi sunt fixate umerașele. Distanța maximă a cuierului de la perete 1/3 distanța cuierului, distanța maximă a profilului de susținere de la perete 1/3 din intervalul admis al profilului plăcii.
• Pentru a face acest lucru, profilele de înregistrare CD nr. 58102 sunt împinse transversal în profilul conexiunii U și conectate la profilurile de suport CD suspendate cu conectori transversali rapide nr. 58104. Distanța centrală a profilului plăcii CD 1 de la perete poate fi găsită în tabelul de asamblare în funcție de tipul și grosimea plăcii (de ex. 500 mm pentru placa de gips 12,5 mm).
• Îmbinările profilului trebuie să fie eșalonate utilizând conectorul CD nr. 58103. Pentru profilele de suport CD, un cuier suplimentar trebuie să fie dispus la îmbinarea profilului.
• În cele din urmă, panourile de placare sunt înșurubate cu șuruburi de gips-carton fără pre-găurire, care traversează profilurile panoului. Înșurubarea și umplerea ulterioară trebuie efectuate în conformitate cu instrucțiunile de montare ale producătorului panoului.
