Sustav br.: PD300

Stropna potkonstrukcija zaštićena od korozije C3

Za vješanje različitih materijala za oblaganje u područja naprezanja prema: DIN 18168-1, tablica 2, redak 2 DIN EN 13964, tablice 7 i 8 klase C.

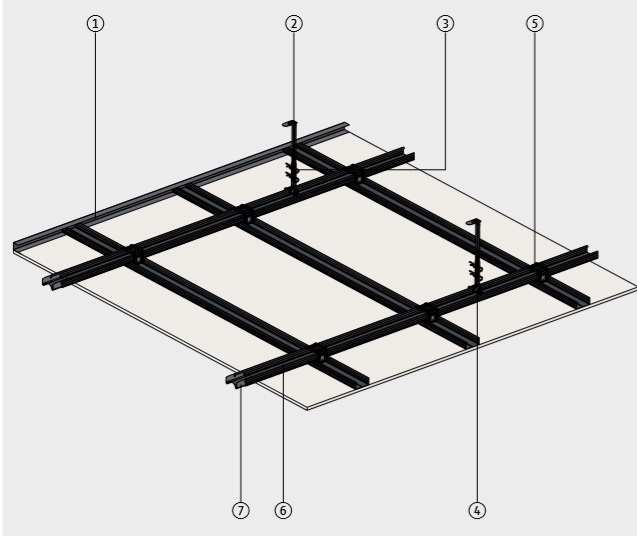

Opis i upute za ugradnju

• Prvo, U-spojni profil br. 58122 zaokružen je cijelim zidovima na udaljenosti od približno 500 mm.
• Profili za podršku za CD br. 58102 postavljaju se na vrh U-veze, a zatim se pričvršćuju vješalice. Maksimalna udaljenost vješalice od zida 1/3 udaljenosti vješalice, maksimalna udaljenost profila nosača od zida 1/3 dopuštenog raspona profila ploče.
• Da bi se to učinilo, profili za snimanje CD-a br. 58102 gurnu se poprečno u profil U-veze i spajaju se s ovješenim profilima potpore CD-a pomoću poprečnih brzih spojnica br. 58104. Središnja udaljenost profila 1. CD ploče od zida može se naći u montažnom stolu prema vrsti i debljini ploče (npr. 500 mm za gips karton od 12,5 mm).
• Zglobove profila treba postepeno rasporediti pomoću CD konektora br. 58103. Za CD nosače profila na spoju profila treba postaviti dodatnu vješalicu.
• Konačno, ploče za oblaganje se vijcima pričvršćuju suhozidnim vijcima bez prethodnog bušenja, prolazeći preko profila ploče. Vijak i naknadno punjenje moraju se izvesti u skladu sa smjernicama proizvođača za polaganje.
