Sustav br.: PD110

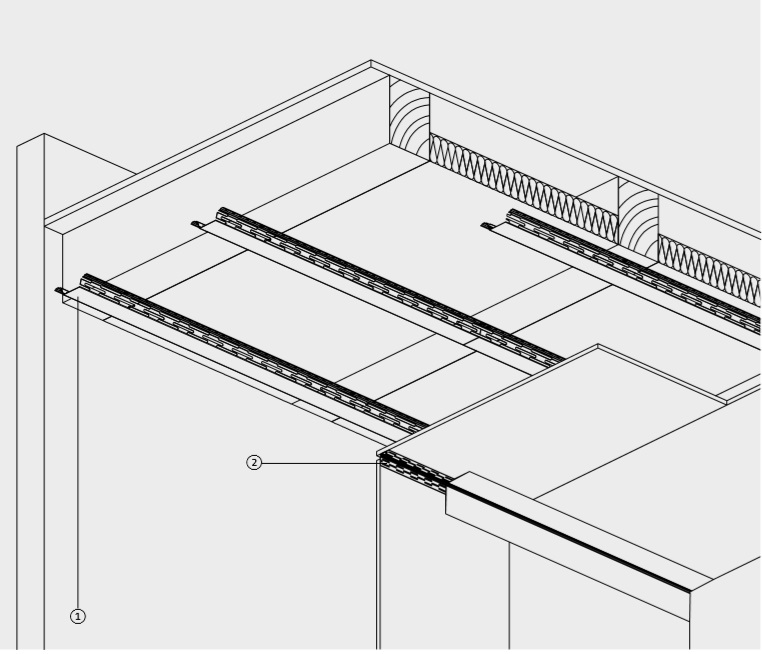

Šina opružne kape

Opružna šina za šešir za izravnu montažu gipsanih ploča ili gipsanih ploča.Posebno za poboljšanje zračne i strukturne izolacije buke ispod stropova od drvenih greda i obloženih krovnih obloga.

Opis i upute za ugradnju

Općenito, prije postavljanja opružne šine šešira br. 5007, moraju se poštivati ​​opće upute za obradu drvenih dijelova.

Profili su podijeljeni na razmake montaže od ≤ 500 mm, ovisno o vrsti obloge, mora se osigurati da se ne prekorači opterećenje po pričvrsnom mjestu (2 vijka) od 0,12 kN (12 kg). Ako je razmak snopa veći, razmak ugradnje mora se smanjiti. Profil U-veze br. 5244 može se pružiti kao pomoćno sredstvo za montažu na zidnom spoju.

Opružna šina šešira br. 5007 uvijek je vijčana preko grede, s 2 vijka na svakoj drvenoj gredi.

Opće napomene

Pri planiranju i montaži stropnih obloga, kosih obloga krova ili spuštenih stropova na novim ili prilikom obnove starih drvenih dijelova / drvenih greda, moraju se uzeti u obzir sljedeći podaci:

• Drvene komponente / drvene grede / drveni nosači mogu se savijati, uvrtati (ponekad popuštati) zbog jednakih i neravnomjernih opterećenja, na pr. Opterećenje snijegom (krov), usisavanje ili pritisak vjetra, namještaj, pregled korisnika / stanovnika, teške podne konstrukcije.
• Spomenuta kretanja u drvenoj konstrukciji mogu se statički i / ili dinamički uvesti i prenijeti na sekundarnu konstrukciju (obloga stropa, spušteni stropovi), što može dovesti do međusobnog trljanja metalnih dijelova podkonstrukcije i deformacije podkonstrukcije u vezi s stvaranjem buke.
• Navedene aspekte treba uzeti u obzir pri planiranju i provedbi prikladnim mjerama pri odabiru spuštenog stropnog sustava ili pri nadogradnji, ojačanju i poprečnom ojačanju primarne konstrukcije. Odgovarajuće mjere uključuju Poprečno ojačanje primarne drvene konstrukcije pomoću prikladnih pomoćnih sredstava (drvene ili metalne podupirače u kombinaciji s odgovarajućim pričvrsnim elementima), nadogradnja / ojačanje primarne drvene konstrukcije pomoću dodatnih greda, ugradnja / montaža spuštenih stropova ili obloga tek nakon završetka nosive nosive teške podne konstrukcije, pozitivno pričvršćivanje ovjesnih sustava izravno na Drvene grede u kontekstu obnove; Svi preostali stari stropovi možda će se morati odrezati na određenim točkama, a moraju se oblikovati klizne veze sa susjednim komponentama kako bi se izbjegla ograničenja.
• Ne može se pretpostaviti odgovornost za funkcionalnost i interakciju primarne i sekundarne konstrukcije.
