Die Auswahl erfolgt anhand der vom Planer festgelegten Korrosivitätskategorie:

• Defendo C3–C5 universal – schwarz (Artikelnummer abhängig von Profiltyp und Abmessung): für Korrosivitätskategorien C3 bis C5.
• Defendo C3–C5M universal+ – anthrazit (Artikelnummer abhängig von Profiltyp und Abmessung): für Anwendungen bis C5-M, insbesondere bei besonderer Salz- oder Chloridbeanspruchung.

Die Systeme lassen sich durch die Farbgebung unterscheiden:

• C3–C5 universal – schwarz
• C3–C5M universal+ – anthrazit

Zusätzlich müssen Artikelnummer, Profiltyp und vollständige Produktkennzeichnung kontrolliert werden. Die Farbe allein ersetzt keine Identitätsprüfung.

Die Befestigungsmittel müssen dem Korrosionsschutzniveau der Konstruktion entsprechen. Bei C3–C5 universal – schwarz sind entsprechend geeignete universal-Systembauteile, bei C3–C5M universal+ – anthrazit universal+-geeignete Befestigungsmittel und Zubehörteile einzusetzen.

Die Bekleidungsplatten müssen für den jeweiligen Feuchte- oder Außenbereich freigegeben sein. Bei C3–C5 universal – schwarz beziehungsweise C3–C5M universal+ – anthrazit müssen auch die Schrauben das jeweils erforderliche Korrosionsschutzniveau erfüllen.

DIN 18219:2024-09 beschreibt Laborprüfungen zur Bewertung von Korrosionsschutzsystemen im Trockenbau. Protektor ordnet seine Systeme entsprechend als C3–C5 universal – schwarz und C3–C5M universal+ – anthrazit ein. Die Normbewertung ersetzt nicht die Ermittlung der tatsächlichen Beanspruchung am Objekt.

Zuerst werden Balkenlage und neue Konstruktionsebene eingemessen. Der Winkel wird seitlich am Holz angesetzt, über die Langlöcher vorbefestigt und justiert. Nach dem Ausrichten erfolgt die kraftschlüssige Endfixierung über die Rundlöcher.

Es sind geeignete Holzschrauben mit ausreichendem Durchmesser, Einschraubtiefe und Korrosionsschutz zu verwenden. Anzahl und Abstände richten sich nach Untergrund, Last und Systemdetail; die vorhandenen Lang- und Rundlochungen dürfen nicht beliebig reduziert werden.

Innerhalb des verfügbaren Schenkels kann die Lage über die Langlöcher stufenlos justiert werden. Bei größeren Abständen können die ausgestanzten Verlängerungslaschen beziehungsweise der Adapter (Art.-Nr. 5575) eingesetzt werden. Die Grenzen des Systemdetails und der Befestigung müssen eingehalten werden.

Wenn die mit dem Winkel allein erreichbare Aufbauhöhe nicht ausreicht. Der Adapter erweitert den Aufbau auf maximal 165 mm zuzüglich Balken- oder Sparrenhöhe. Die genaue Anordnung folgt dem aktuellen Systemdetail.

Die Dampfbremsfolie wird über die offene Klemmnut geführt. Anschließend werden kurze Kederprofilstücke zusammen mit der Folie in die Nut gedrückt. Sie halten die Folie bis zur Montage der weiteren Unterkonstruktion.

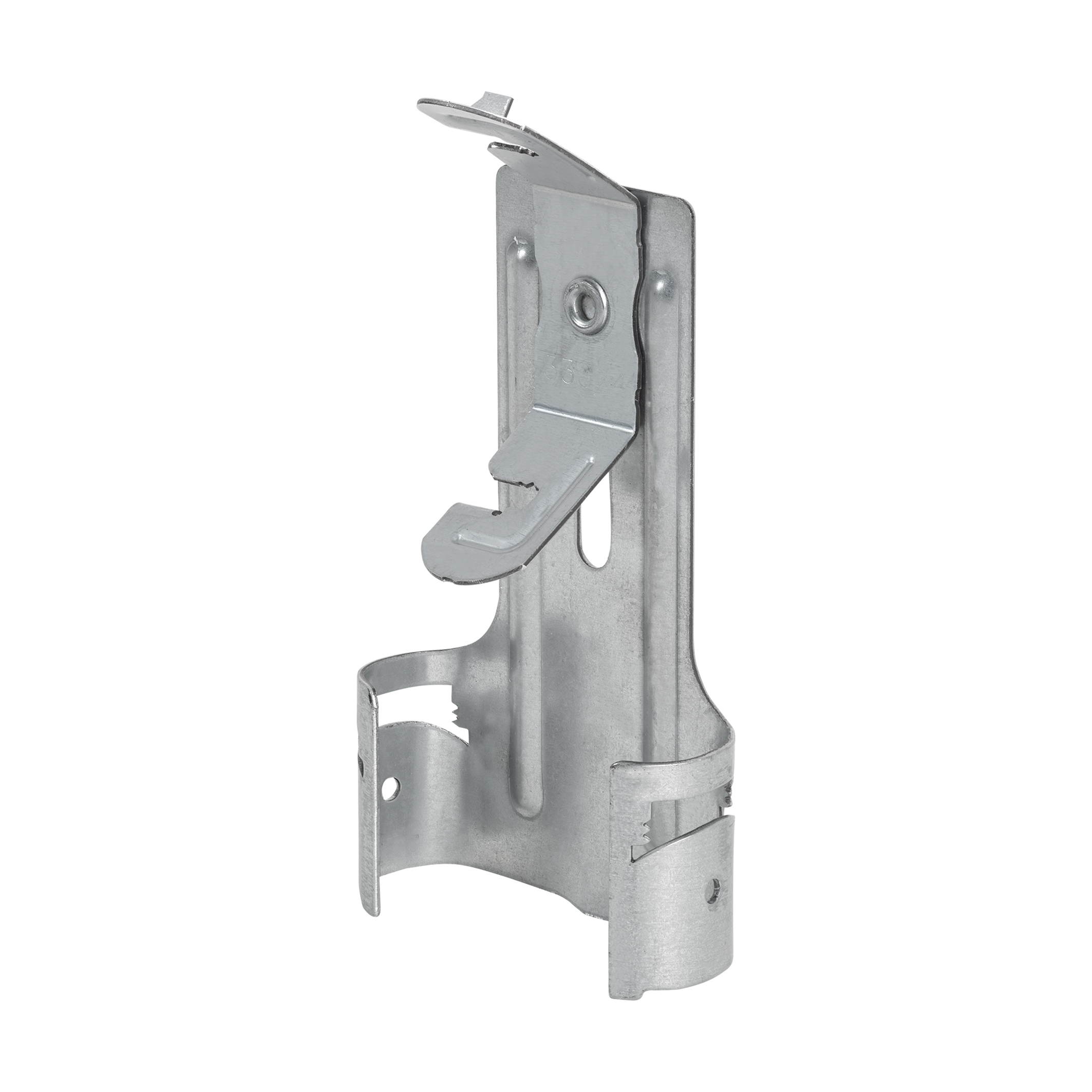

Feder zusammendrücken, den Draht seitlich vollständig einschieben beziehungsweise einrasten lassen und die Feder anschließend entlasten. Danach Sitz und Klemmwirkung durch Sicht- und Zugkontrolle prüfen.

Der Draht liegt vollständig in der vorgesehenen Führung und lässt sich bei unbelasteter Feder nicht seitlich herausziehen. Verformte oder schwergängige Federn dürfen nicht verwendet werden.

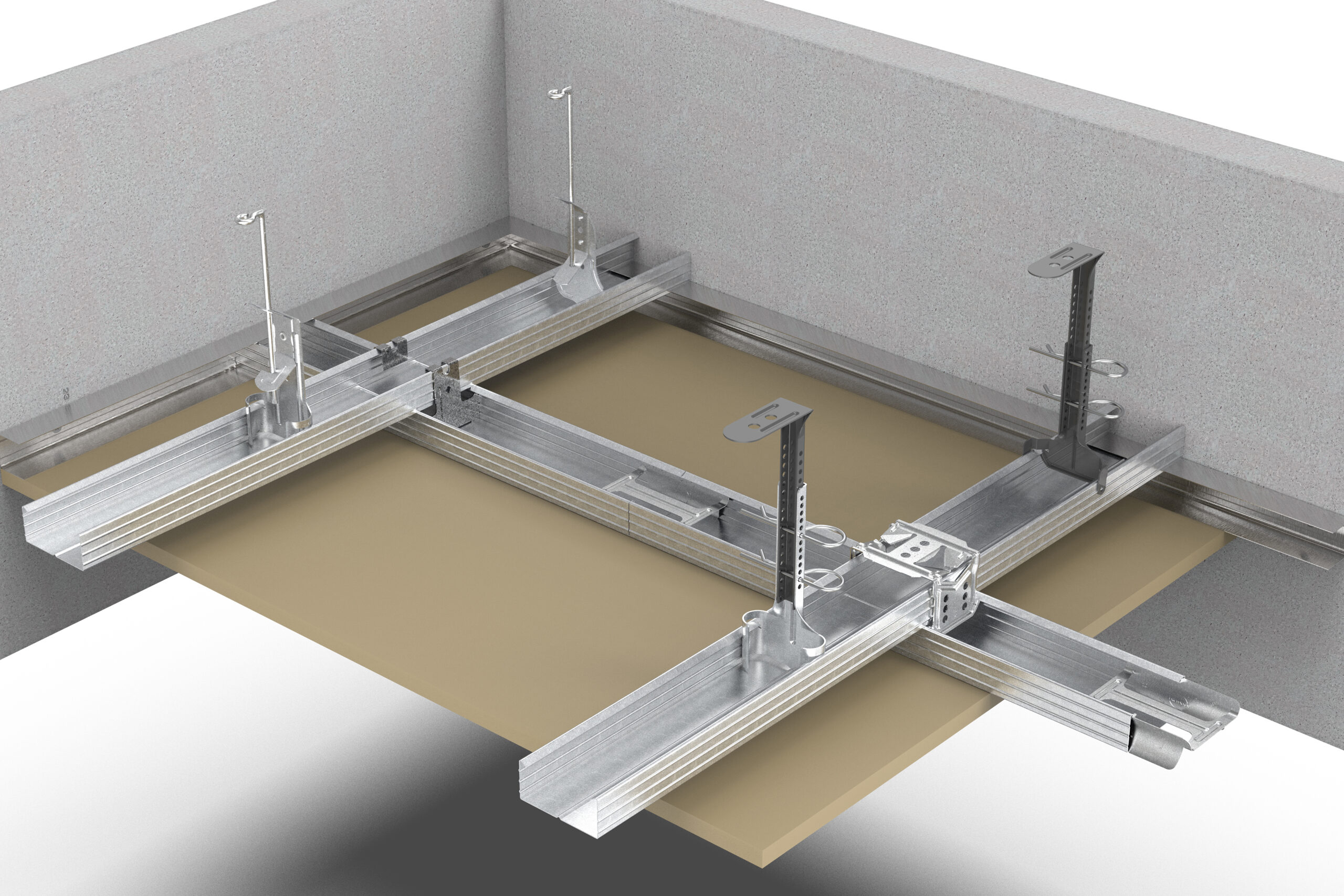

Beides ist möglich. Nach Protektor kann das C-Deckenprofil CD 60/27 (Art.-Nr. 5120) vor oder nach dem Anbringen am Ösendraht in den Abhänger eingestellt beziehungsweise eingedreht werden.

Die Feder wird entlastet und der Abhänger auf dem Draht verschoben. Nach Erreichen der Sollhöhe wird die Feder losgelassen und die gesamte Unterkonstruktion abschließend mit Laser oder Richtscheit kontrolliert.

Nur systemgerechte Abhängedrähte mit passendem Durchmesser, ausreichender Tragfähigkeit und geeigneter Öse. Draht und Abhänger müssen gemeinsam für die vorgesehene Last und Anwendung geeignet sein.

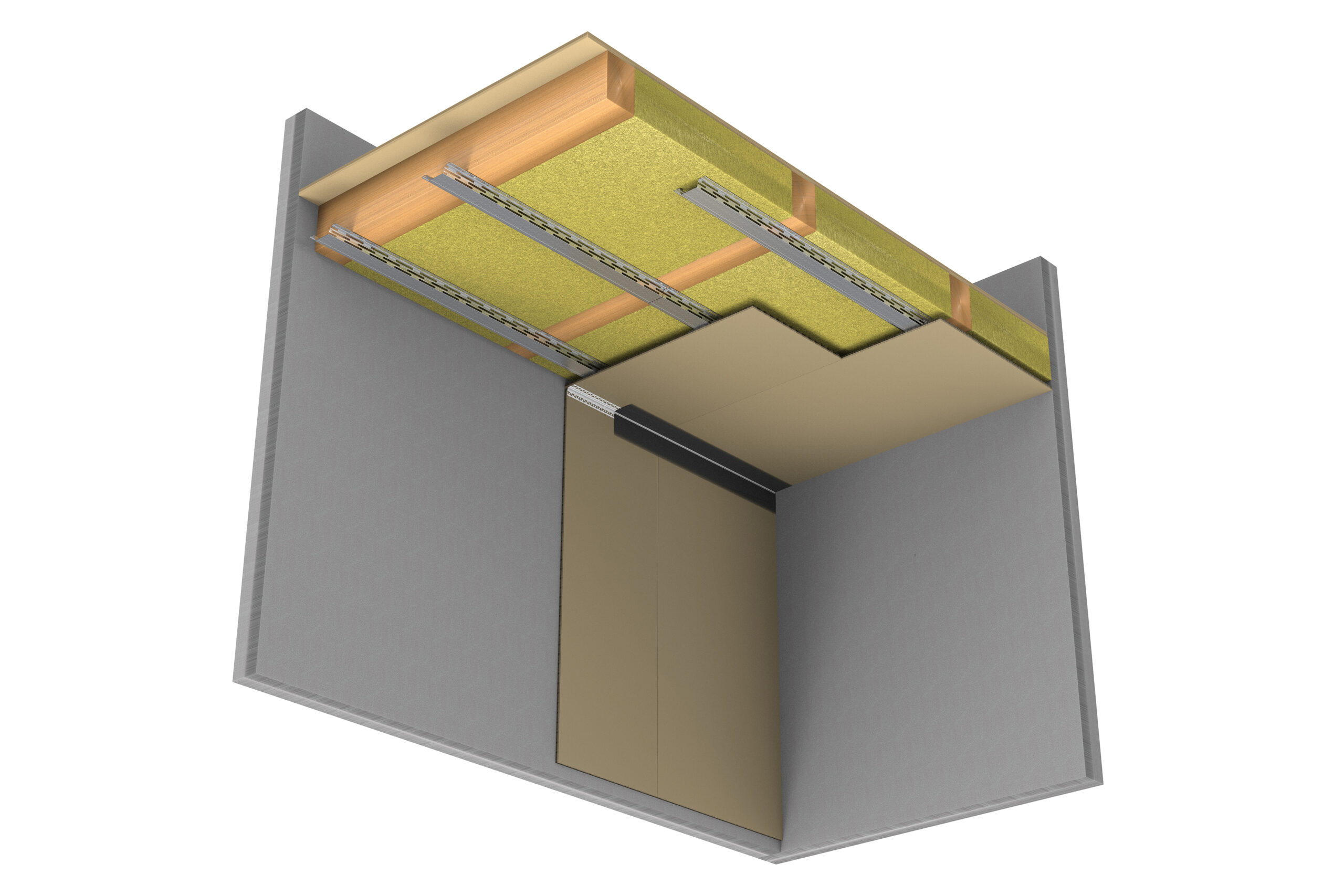

Immer quer zu den Holzbalken beziehungsweise zur tragenden Grundkonstruktion. Nur dadurch werden alle Kreuzungspunkte sicher befestigt und die Beplankung gleichmäßig getragen.

Geeignete Holzschrauben, die die berechnete Last sicher in den vorhandenen Balken übertragen. Abmessung, Kopfgeometrie und Einschraubtiefe müssen zur Schiene und zur Holzqualität passen.

Zwei Schrauben – jeweils eine pro Profilseite. Protektor gibt die maximale Belastung von 0,12 kN ausdrücklich für einen Befestigungspunkt mit zwei Schrauben an.

Damit die Schiene nicht starr gegen den Balken gepresst bleibt. Der kleine Abstand ermöglicht die federnde Wirkung und verbessert die Entkopplung von Luft- und Körperschall.

Nach dem Anziehen werden die Schrauben gleichmäßig so weit zurückgedreht, dass zwischen Balken und Schiene etwa 1 mm Luft verbleibt. Die Schiene muss frei am Schraubenkopf hängen, darf aber nicht locker oder verdreht sein.

Für flach aufbauende Deckenbekleidungen und Vorsatzschalen sowie als Tragprofil in dafür vorgesehenen Protektor-Systemkonstruktionen, beispielsweise der Balkennivellier-Konstruktion.

Entsprechend dem jeweiligen Systemdetail direkt am tragfähigen Untergrund oder an einer Grundkonstruktion. Beim Balkennivellier-System wird es mit geeigneten Blechschrauben am kurzen Schenkel des Winkels befestigt.

Sie richten sich nach Beton, Mauerwerk, Holz oder Metalluntergrund sowie der Last. Befestiger müssen für den Untergrund zugelassen sein und zur Lochung sowie zur geforderten Korrosionsbeanspruchung passen.

Die Abstände sind nach Plattenart, Plattendicke, Verlegerichtung und Last festzulegen. Maßgeblich sind die Verarbeitungsvorgaben des Beplankungsherstellers und gegebenenfalls die Protektor-Systemtabelle.

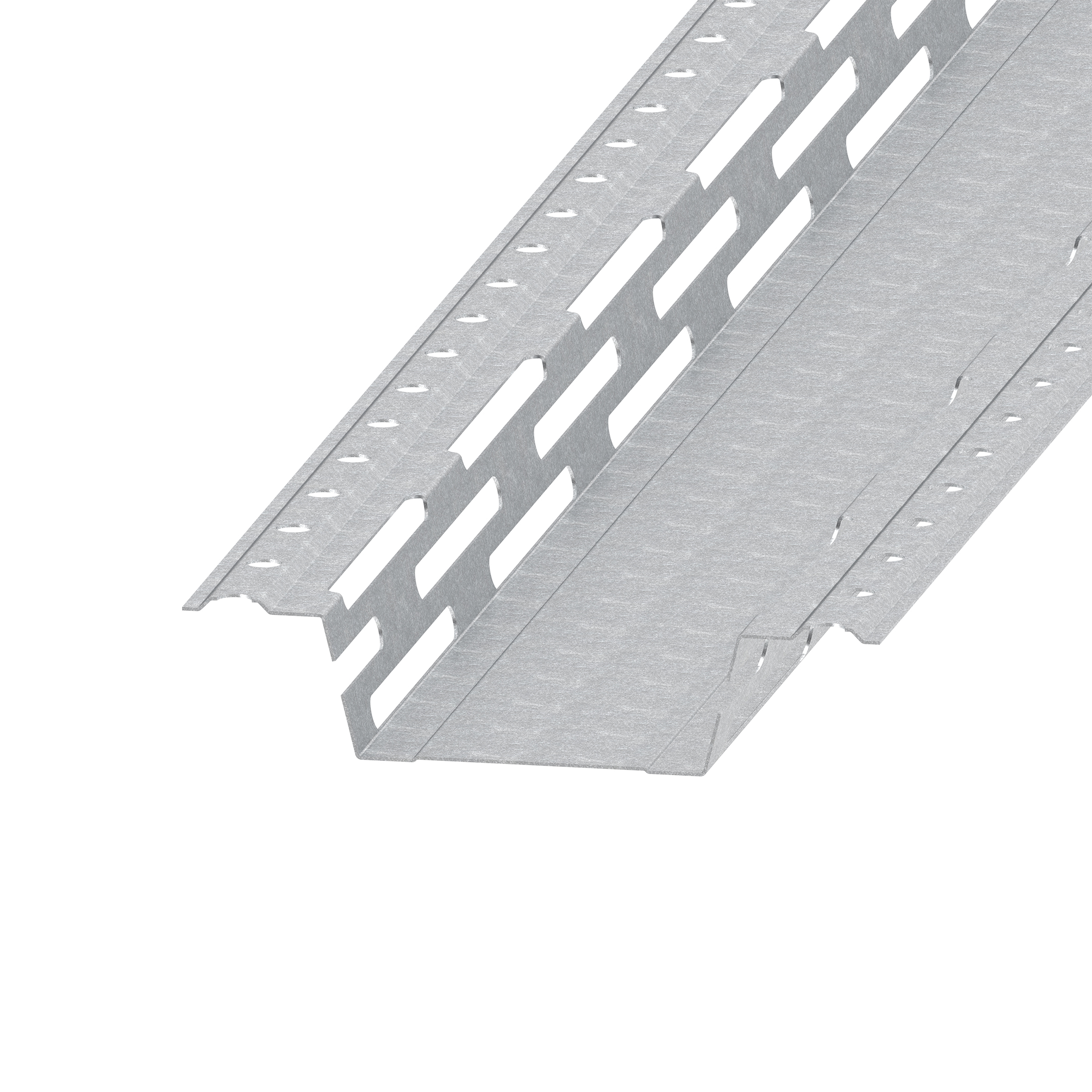

Das Hut-Deckenprofil (Art.-Nr. 5114) selbst besitzt keinen größeren Justierbereich. Unebene Untergründe müssen zuvor nivelliert werden, beispielsweise mit Balkennivellierwinkeln (Art.-Nr. 5570) oder einer geeigneten Grundkonstruktion.

Für flach aufbauende Deckenbekleidungen und Vorsatzschalen, bei denen eine breitere Auflage- und Verschraubungsfläche gewünscht ist, aber nur ein sehr kleiner Konstruktionshohlraum zur Verfügung steht.

Direkt und fluchtgerecht an einem tragfähigen Untergrund oder an einer dafür bemessenen Grundkonstruktion. Die Befestigung muss über die vorgesehenen Auflagebereiche erfolgen; Profil und Befestiger dürfen dabei nicht unzulässig verformt werden.

Für Beton, Mauerwerk, Holz oder Metall geeignete und erforderlichenfalls zugelassene Befestiger. Art, Durchmesser, Länge, Randabstände und Setztiefe richten sich nach Untergrund, Last, Systemvorgabe und Befestigernachweis.

Es gibt keinen produktunabhängigen Universalabstand. Maßgeblich sind Plattenart, Plattendicke, Verlegerichtung, Lagenzahl, Flächengewicht, Zusatzlasten und die Vorgaben des Bekleidungs- beziehungsweise Systemherstellers.

Mit einer geeigneten Blechschere oder einem dafür vorgesehenen Profiltrennwerkzeug. Schnittkanten sind zu entgraten; stark wärmeeintragende Trennverfahren, die Verzinkung und Korrosionsschutz unnötig schädigen, sind zu vermeiden.

Die klassischen Spachtelprofile werden zusammen mit der Trockenbaukonstruktion auf der Unterkonstruktion befestigt und anschließend beplankt und verspachtelt. Das LED-Alu-Trockenbauprofil (Art.-Nr. 6677) ist dagegen für den nachträglichen, flächenbündigen Einbau in bereits vorhandene Gipskartonwände und -decken ab 12,5 mm Plattendicke vorgesehen.

Die Spachtelflächen der eloxierten oder pulverbeschichteten Aluminiumprofile müssen rau angeschliffen und danach sauber, trocken und staubfrei gereinigt werden. Das Verspachteln darf erst beginnen, wenn keine größeren temperatur- oder feuchtebedingten Längenänderungen der Platten mehr zu erwarten sind.

Ja. Im Übergang zwischen Profil und Plattenfläche ist ein geeigneter Bewehrungsstreifen mit der systemgerechten Spachtelmasse einzubetten. Dabei sind die Vorgaben des Platten- und Spachtelherstellers einzuhalten, damit keine sichtbaren Risse entlang der Profilkante entstehen.

Der schwarze, wiederverwendbare Schutzschlauch wird während der Spachtel- und Beschichtungsarbeiten in den LED-Kanal eingesetzt. Er verhindert, dass Spachtelmasse oder Farbe in den Kanal gelangt, und schützt dadurch die spätere Aufnahme von LED-Strip und Abdeckung.

Das hängt vom Profil ab. Die Art.-Nr. 6522 und 6523 nehmen LED-Strips bis 14 mm Breite und maximal 15 W/m auf; Art.-Nr. 6524 ist für bis zu 10 mm und 20 W/m ausgelegt. Das breite Flächenprofil 6533 ist für bis zu 20 mm und 20 W/m, Art.-Nr. 6677 für bis zu 21 mm und 20 W/m geeignet. Maßgeblich ist stets das aktuelle Datenblatt des gewählten Profils.
