Sustav br.: PW510

Okrenut oklop s podesivim zakretnim nosačima, jednoslojni

Tip okrenutosti: V-CD 30 / 42,5 V-UW 50 / 62.5

Opće napomene

Profili za punjenje rubova, spojeva itd. Prema potrebi.
Kod daskanja podkonstrukcije drugim obložnim materijalima, na pr. B. gips karton, spec. Ploče za zaštitu od požara, iverice, itd., Moraju se poštivati tehnički podaci i smjernice obrade odgovarajućeg proizvođača!
Tehnički podaci u susjednim tablicama odnose se na DIN konstrukcije.Za daljnje konstrukcije s tehničkim podacima pogledajte dokumente različitih proizvođača obloga.
Sustav oklopa okrenut kao podkonstrukcija, s jedne strane obložen pločama od gips ploče, izrađen od samostojećih CW profila bez veze s čvrstim zidom radi poboljšanja toplinske i / ili zvučne izolacije.

Tehnički podaci

debljina	≥ 42,5mm, ≥ 62,5
Varianten	V-CD 30/42,5 V-UW 50/62,5
Zaštita od požara	Keine Berücksichtigung
Zvučna izolacija	je nach Massivband ∆ RW,R bis 12

Preuzimanja

PODATKOVNI LIST (PDF)

Proizvodi

Proizvodi u ovom sustavu

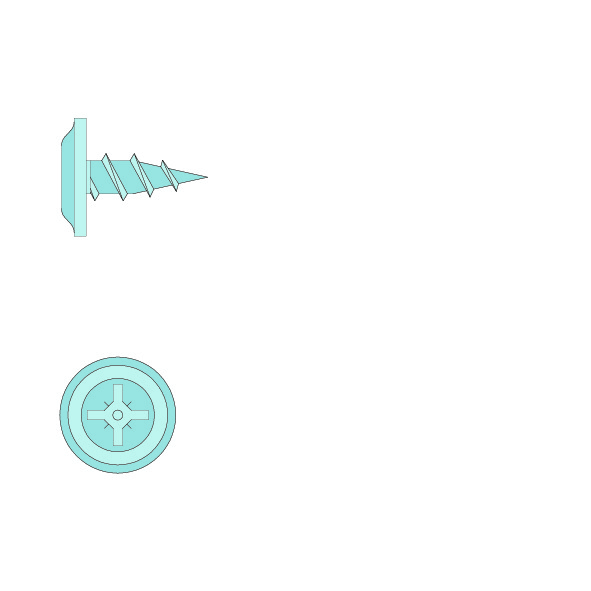

6239

Vijak za lim

Navoj za lim s križnim utorom i Vrh vijka za debljine lima do 0,7 mm, s vanjskim promjerom glave 11 mm.

6248

udarni tipl

Za montažu UW profila s promjerom bušenja od 6 mm. Maksimalna montažna debljina 12 mm. Nije za stropne ovjese!

6187

Flis od miješanih vlakana samoljepljiv s jedne strane

Područje primjene kao spojna brtvena traka, samoljepljivi filc s jedne strane. Klasa građevinskog materijala B3

6156

Nosač zakretanja za podešavanje za CD 60-27

Za pričvršćivanje CD profila za oblaganje ploča.

5230

U-zidni profil

Područje primjene kao spojni profil za zidove/obložne ljuske ili za stropove slobodnog raspona.

5168

U-priključni profil različite duljine rubova

Područje primjene kao spojni profil za spuštene stropove i obloge.

5120

C-stropni profil s kružnim pregibom

Područje primjene za spuštene stropove i obloge.
