Sistem nr..: PD210

Construcție seif de pălării

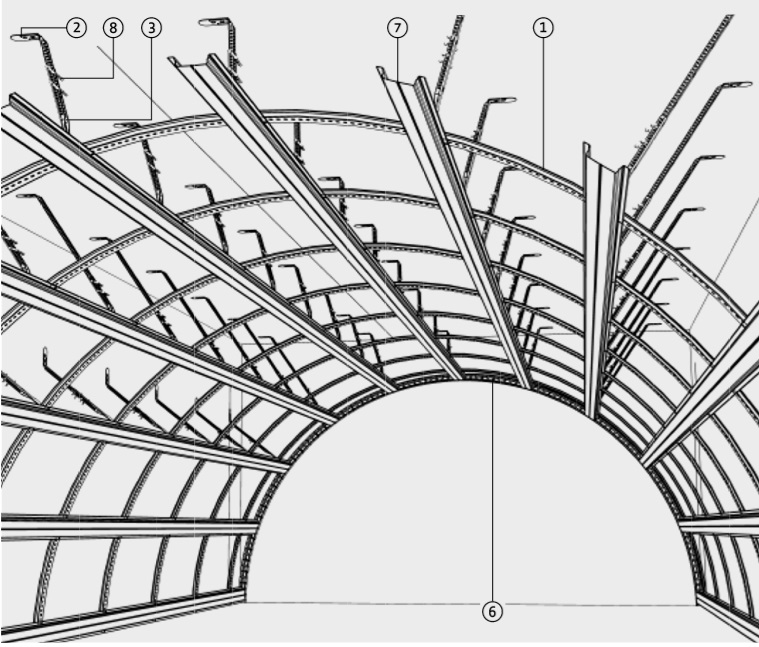

Substructură metalică zincată sub formă de bolț pentru tavane din gips-carton pe baza profilelor de bolți curbate de pe amplasament.

Descriere și instrucțiuni de instalare

1. Marcați bolta finită pe suprafețele peretelui frontal. Din centrul boltei, marcați axele profilului de plafon cu pălărie nr. 5114 ⑦ și punctele de suspensie de pe ambele părți la distanța necesară (conform tabelului de asamblare). Transferați marcajele punctelor de suspendare radial din centrul bolții pe tavanul brut. Marcați pozițiile profilelor bolții nr.5072 ① pe pereții longitudinali și transferați-le în tavanul brut. Montați tijele de reglare ② la intersecțiile liniilor de marcare cu elemente de fixare adecvate.

2. Pregătirea unui dispozitiv de îndoire la dimensiunea bolții finite, inclusiv marcarea pozițiilor profilului tavanului de umeraș și pălărie.

3. Montați profilul de conexiune U nr. 5241 ⑥ pe pereții longitudinali. După tăierea suprafețelor frontale, fixați substructura la dimensiunile marginii inferioare.

4. Fixați profilul seifului nr. 5072 starting fie începând din mijloc, fie dintr-o parte a seifului. Aranjați îmbinările de profil în zona suspensiilor și înșurubați în mod suprapus.

5. Înșurubați umerașul vernier nr. 6017 ③ – conform marcajelor de pe dispozitivul de îndoire – la profilul bolții nr. 5072 ① folosind șuruburi cu cap plat cu piuliță combinată nr. 6204 ④.

6. Fixați dispozitivul de îndoire cu profilul de boltă preasamblat nr. 5072 împotriva răsturnării și conectați cuierul vernier nr. 6017 den la tijele de reglare instalate deja pe partea tavanului brut folosind 2 cleme de fixare nr. 6199 bijuterii fiecare.

7. Coborâți dispozitivul de îndoire slăbind cleștele de blocare și scoateți-l. Fixați capetele profilelor seifului nr. 5072 ① pe perete.

8. Repetați operațiile de la 5. la 8. conform boltei și apoi înșurubați profilul plafonului pălărie nr. 5114 ⑦ cu 2 șuruburi din tablă nr. 6236 ⑤ fiecare în direcția longitudinală a boltei și pre-marcaje corespunzătoare pe profilele bolții nr. 5072 ① (decalarea îmbinărilor).

9. În cele din urmă, panourile se efectuează cu materialul selectat al panoului, inclusiv umplerea, în conformitate cu instrucțiunile de instalare ale producătorului panoului.
