Sustav br.: PD100

TPS-CD izolacija od zvučne izolacije

Profil i sustav pričvršćivanja za poboljšanje izolacije zvuka od udara uglavnom kod stropnih konstrukcija od drvenih greda u montažnoj kući, u drvenim okvirnim zgradama i u obnovi starih zgrada.Visina 25 mm, podesiva, za oblaganje gips kartonom ili gips kartonom.

Opis i upute za ugradnju

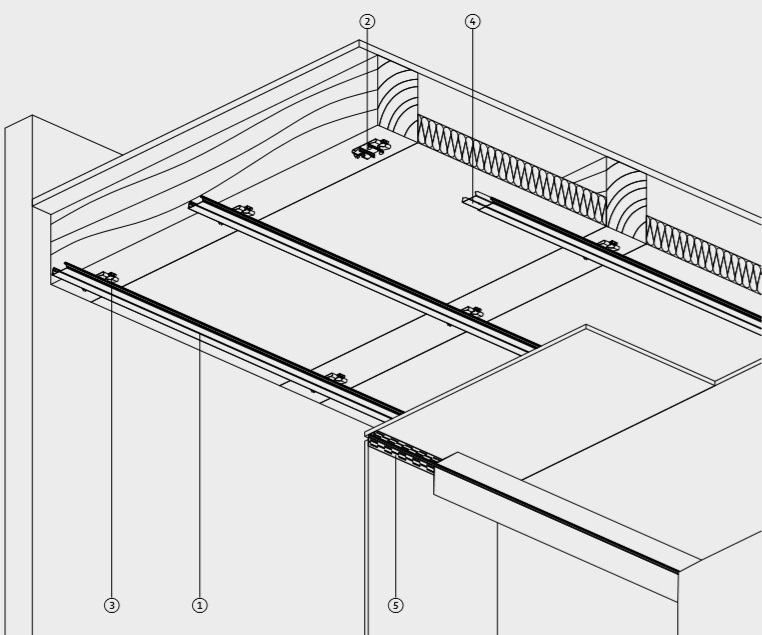

Prije ugradnje TPS-25, općenito se moraju poštivati ​​opće upute za obradu drvenih dijelova (vidi dolje). Profili su podijeljeni u intervale za montažu od ≤ 500 mm, ovisno o vrsti obloge. Udaljenost između šipki ne smije biti veća od 700 mm. U slučaju većih razmaka greda, aksijalni razmak TPS-CD profila mora se smanjiti prema opterećenjima. Profil U-spoja br. 5312 može se pružiti kao pomoć pri montaži na zidnom spoju.

Profil TPS-CD br. 5104 uvijek se postavlja preko nosača. Da bi se to učinilo, potreban broj TPS opružnih kopča broj 6126 pričvrsti se u profil i privije na svaku drvenu gredu zajedno s dva zatvorena drvena vijka. Dopušteno opterećenje max. Napomena 0,08 KN (8 kg) po opružnoj kopči.

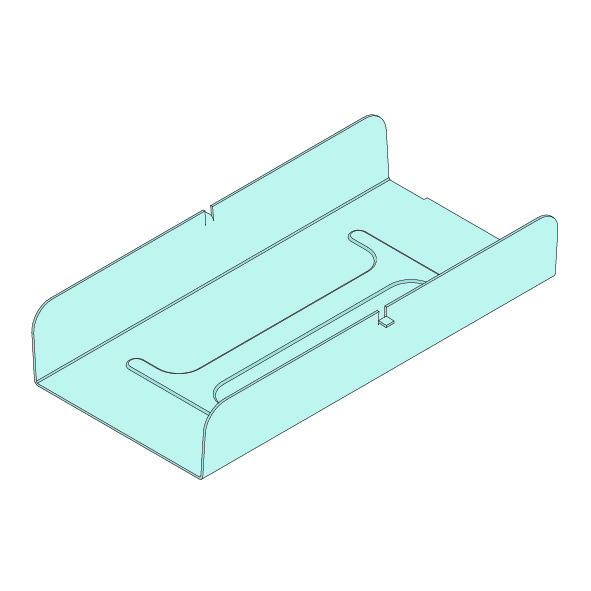

Profilne spojeve treba izraditi pomoću TPS ravnih konektora br. 6127, ali ih treba izbjegavati usred polja, a također i nekoliko puta jedan do drugog. Rezanje profila mora se izvoditi čisto kako bi se izbjeglo udaranje krajeva profila. Ako je potrebno, krajevi profila moraju se međusobno pritisnuti. Potom se obloga uvrti poprečno na TPS-CD profile vijcima za suhozid koji odgovaraju debljini obloge. Treba izbjegavati kontakt između vijaka suhozida i kopča, kao ni s gornjim rubovima profila. Tijekom daske preporučljivo je kontinuirano provjeravati ima li zvukova na stropnim površinama i, ako je potrebno, poboljšati ih.

Spojevi obloga sa susjednim komponentama moraju se pravilno izvesti pomoću prikladnih brtvila za fuge. Alternativno preporučujemo lijepljenje i izravnavanje PVC profila spoja za kretanje br. 3750 preko ugla na strop ili zidnu oplatu.

podešavanje

Nakon zavrtanja TPS opružne kopče, savijte oba okomita jezička prema glavama vijaka udarcem čekića. Tada se oba vijka mogu okrenuti natrag, pri čemu se TPS opružna kopča također pomiče prema dolje. Maksimalni put podešavanja isporučenih vijaka za drvo 4,2 x 35 mm je ≤ 5 mm. Veće neravnine zahtijevaju prethodnu montažu osnovne konstrukcije izrađene od ploča, drvenih letvi

ili nosači za izravnavanje grede (br. art. 5569). Općenito se preporuča osigurati TPS isječak od stvaranja buke nakon podešavanja, npr. B. taloženjem odgovarajućeg materijala.

Opće napomene

Pri planiranju i montaži stropnih obloga, kosih obloga krova ili spuštenih stropova na novim ili prilikom obnove starih drvenih dijelova / drvenih greda, moraju se uzeti u obzir sljedeći podaci:

• Drvene komponente / drvene grede / drveni nosači mogu se saviti, uviti (ponekad i izbjeći) uslijed jednakih i neravnomjernih opterećenja, na pr. B. Opterećenje snijegom (krov), usisavanje ili pritisak vjetra, namještaj, pristup korisnika / stanovnika, teške podne konstrukcije.
• Spomenuta kretanja u drvenoj konstrukciji mogu se statički i / ili dinamički uvesti i prenijeti na sekundarnu konstrukciju (obloga stropa, spušteni stropovi), što može dovesti do međusobnog trljanja metalnih dijelova podkonstrukcije i deformacije podkonstrukcije u vezi s stvaranjem buke.
• Navedeni aspekti moraju se uzeti u obzir prilikom planiranja i izvođenja putem prikladnih mjera pri odabiru spuštenog stropnog sustava ili nadogradnji, učvršćivanju i poprečnom učvršćenju primarne konstrukcije
• Odgovarajuće mjere su u. a. Poprečno ojačanje primarne drvene konstrukcije pomoću prikladnih pomoćnih sredstava (drvene ili metalne podupirače u kombinaciji s odgovarajućim spojnim sredstvima), ojačanje / ojačanje primarne drvene konstrukcije dodatnim gredama, ugradnja / montaža spuštenih stropova ili obloga tek nakon završetka nosivih novih teških podova na konstrukcijama, pozitivno pričvršćivanje kosina Sustavi izravno na drvenim gredama u sklopu obnove; Svi preostali stari stropovi možda će se morati odrezati na određenim točkama i moraju se oblikovati klizne veze sa susjednim komponentama kako bi se izbjegla ograničenja.
• Ne može se pretpostaviti odgovornost za funkcionalnost i interakciju primarnih i sekundarnih konstrukcija.
